車載破碎機+移動洗砂機破碎篩分水洗一體機

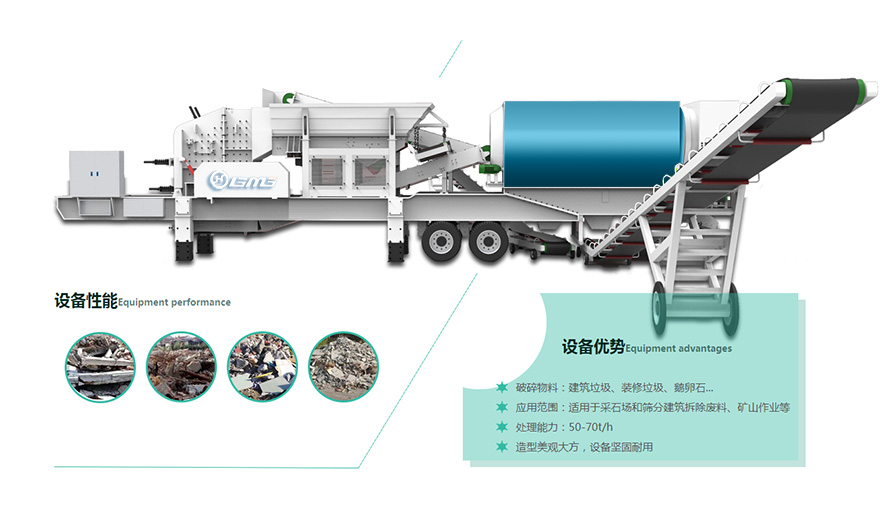

移動破碎洗石一體機結構：

車載輪胎式移動破碎篩分水洗車包含：車體主體載體、破碎機、震動給料機、皮帶輸送機、配電柜、滾筒洗石機組成。

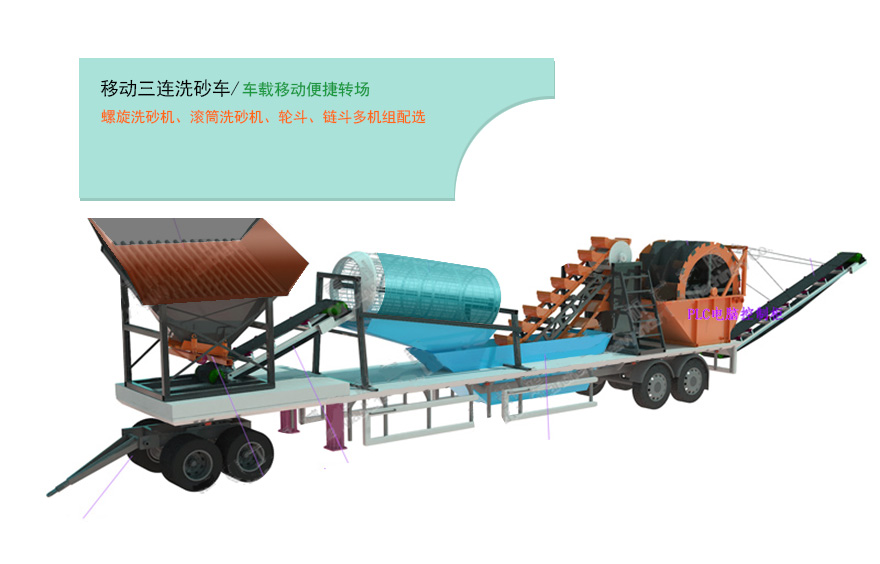

移動三聯洗砂車結構：

車架底盤、滾筒洗石機、斗提洗砂機、滾斗洗砂機、輸送機、

原料通過工程車輛送入振動料倉，篩選出大于8CM的不合格物料，減少設備磨損，提高工作效率；合格的物料通過振動給料機給料，由上料輸送機均勻送入多鉸刀絞洗篩內進行篩選分級，分級為：細料、中料與粗料三種規格，其中粗料(即廢料)直接通過廢料輸送機排出至廢料區域；

首先將物料放置在滾筒篩洗機內部，電動機經減速機與滾筒裝置通過聯軸器連接在一起，驅動滾筒裝置繞其軸線轉動，當物料進入滾筒裝置后，由于滾筒裝置的傾斜與轉動，使篩面上的物料翻轉與滾動，使合格物料經滾筒后端底部的出料口排出，不合格的物料經滾筒尾部的排料口排出，滾筒篩洗機內部的物料通過溜槽排除，而物料進而到輪式洗砂機內部，車載移動洗砂機工作時，電機通過三角帶、減速機、齒輪減速后帶動葉輪緩慢轉動，砂石有給料槽進入洗槽中，在葉輪的帶動下翻滾，并互相研磨，除去覆蓋砂石表面的雜質，同時破壞包覆砂粒的水汽層，以利于脫水，同時加水，形成強大水流，及時將雜質及比重小的異物帶走，并從溢出口洗槽排出，完成清洗作用，干凈的砂石由葉片帶走，最后砂石從旋轉的葉輪倒入出料槽，完成砂石的清洗作用，而輪式洗砂機本體的另一端設有振動篩，

車載移動洗砂機本體內部的驅動電機帶動輪斗轉動，輪斗內物料落入振動篩上的結構，振動篩下方設有落水箱，落水箱內部的物料通過運行的渣漿泵輸入到旋流器內部，而運行的旋流器濃縮后的物料落入振動篩的結構，而旋流器分離的水體進入到回收水箱內部，而回收水箱的水體流入到蓄水箱內部，用于滾筒篩洗機本體內部的清洗，這就是該滾筒篩洗一體機工作的整個過程。
