    螺旋篩分機

    水槽長度 :≤3000-14300㎜

    螺旋直徑 :300-3000㎜ :

    應用領域:水泥,硅酸鹽制品,新型建筑材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等生產行業。

    螺旋篩分機簡介

    螺旋篩分機廣泛適用于選礦廠中與球磨機配成閉路循環程分程分流礦沙,或用在重力選礦廠中來分級礦砂和細泥,及金屬選礦流程中對礦漿進行粒度分級,及洗礦作業中的脫泥、脫水等作業。該機具有結構簡單、工作可靠、操作方便等特點。

    螺旋篩分機的工作原理

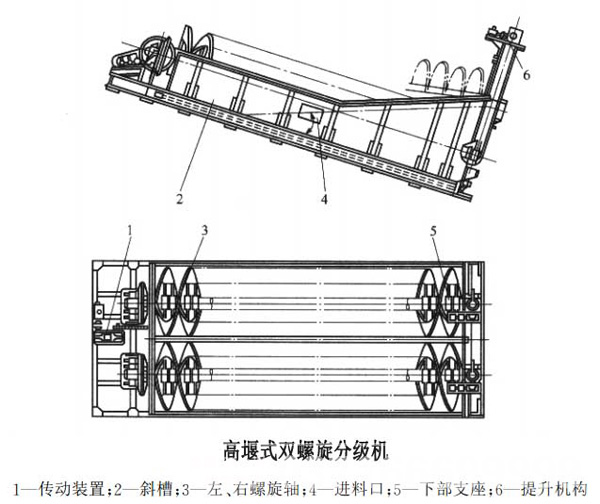

    螺旋篩分機結構:分級機主要由傳動裝置、螺旋體、槽體、升降機構、下部支座(軸瓦)和排礦閥組成。 螺旋分級機是借助于固體粒大小不同,比重不同,因而在液體中的沉降速度不同的原理,細礦粒浮游在水中成溢流出,粗礦粒沉于槽底。由螺旋推向上部排出,來進行機械分級的一種分級設備,能把磨機內磨出的料粉級于過濾,然后把粗料利用螺旋片旋片旋入磨機進料口,把過濾出的細料從溢流管子排出。該機底座采用槽鋼,機體采用鋼板焊接而成。螺旋軸的入水頭、軸頭、采用生鐵套,耐磨耐用,提升裝置分電動和手動兩種.

    螺旋篩分機的工作原理

    螺旋篩分機優勢

    • 圖標裝飾1技術先進、 節能
      設備采用變頻控制,自動化程度高、操作簡潔方便;在閉路磨礦回路中能與磨機自流聯接,與水力旋流器相比,電耗較低。

    • 圖標裝飾應用范圍廣
      廣泛適用于重力選礦廠中來分級礦砂和細泥,及金屬選礦流程中對礦漿進行粒度分級、及洗礦作業中的脫泥、脫水等作業。

    • 圖標裝飾分級細度高、調節方便、靈活
      分級機分級細度高,杜絕產品中過大顆粒及篩余物;石粉質量易于控制,細度調整方便、靈活。

    • 圖標裝飾部件耐磨、維修方便
      該機下部支座采用活軸套、尼龍軸瓦結構,維修更換方便;底座采用槽鋼,機體采用鋼板焊接而成;螺旋軸的入水頭、軸頭,采用生鐵套,耐磨耐用。

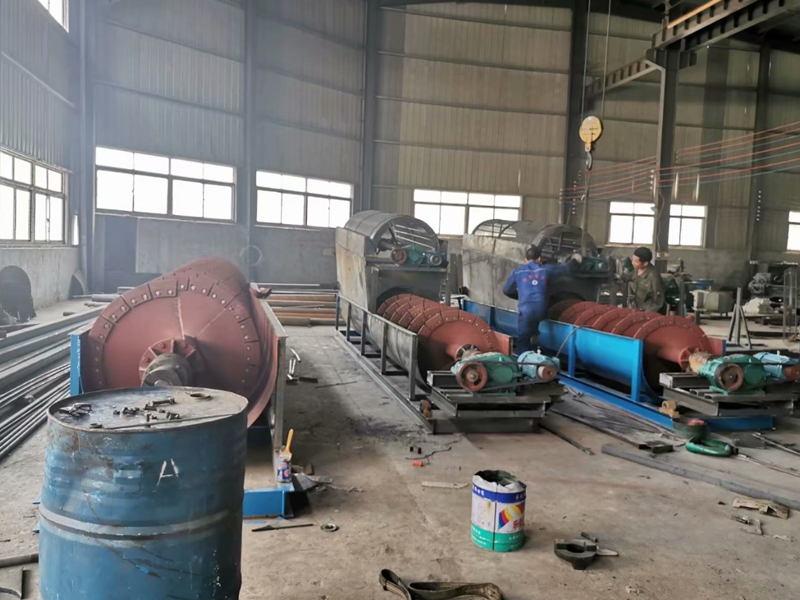

    客戶現場

    技術參數

    規格型號 螺旋直徑
    (mm)
    水槽長度
    (mm)
    螺旋轉速
    (r/min)
    處理能力(t/h) 電動機功率(kw) 總重量(t)
    按返砂 按溢流 傳動用 升降用
    FG-3 300 3000 12-30 80-150 20 1.1 ---- 0.7
    FG-5 500 4500 8-12.5 135-210 32 1.1 ---- 1.9
    FG-7 750 5500 6-10 340-570 65 3 ---- 3.1
    FG-10 1000 6500 5-8 675-1080 110 5.5 ---- 4.9
    FC-10 8400 675-1080 85 7.5 ---- 6.2
    FG-12 1200 6500 4-6 1170-1870 155 7.5 2.2 8.5
    FC-12 8400 1170-1870 120 7.5 2.2 11
    2FG-12 6500 2340-3740 310 15 4.4 15.8
    2FC-12 8400 2340-3740 240 15 4.4 17.6
    FG-15 1500 8300 4-6 1830-2740 235 7.5 2.2 12.5
    FC-15 10500 1830-2740 185 7.5 2.2 16.8
    2FG-15 8300 2280-5480 470 15 4.4 22.1
    2FC-15 10500 2280-5480 370 15 4.4 30.7
    FG-20 2000 8400 3.6-5.5 3290-5940 400 11-15 3 20.5
    FC-20 12900 3210-5940 320 11-15 3 28.5
    2FG-20 8400 7780-11880 800 22-30 6 35.5
    2FC-20 12900 7780-11880 640 22-30 6 48.7
    FG-24 2400 9130 3.67 6800 580 15 3 26.8
    FC-24 14130 6800 490 18.5 4 41
    2FG-24 9130 13600 1160 30 6 45.8
    2FC-24 14130 13700 910 37 8 67.9
    2FG-30 3000 12500 3.2 23300 1785 40 8 73
    2FC-30 14300 23300 1410 ---- ---- 84.8
    ?
