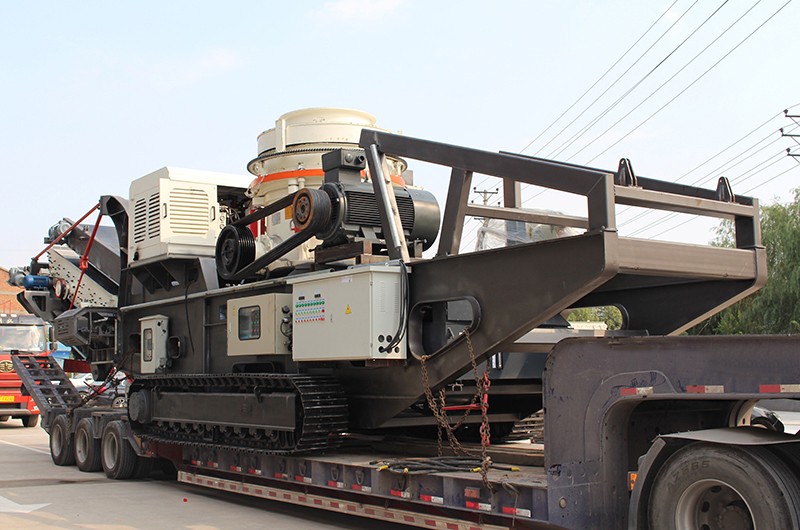

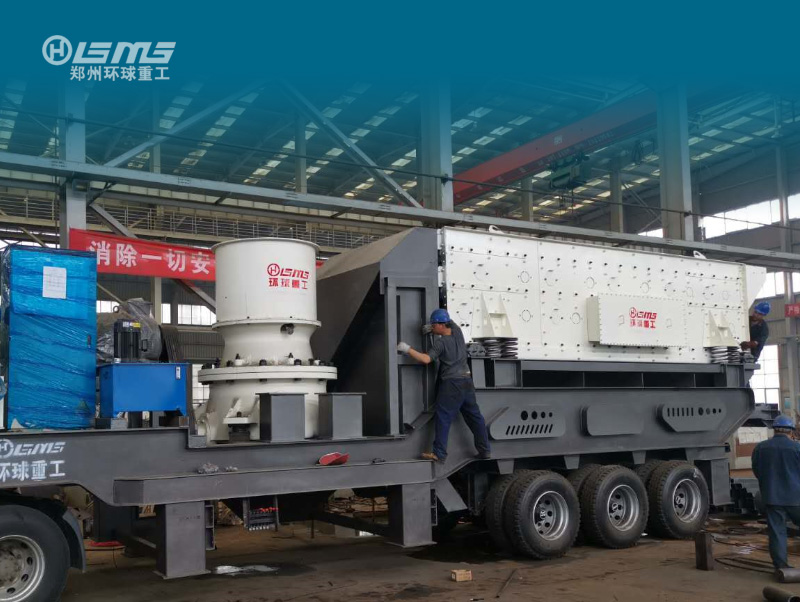

    履帶圓錐移動破碎機

    生產能力:63-445t/h

    進出料口尺寸:依型號而定

    適用物料:建筑垃圾、鐵礦石、方解石、、河卵石、花崗巖、石灰石、河石、鋁礦石、礦渣等

    履帶圓錐移動破碎機簡介

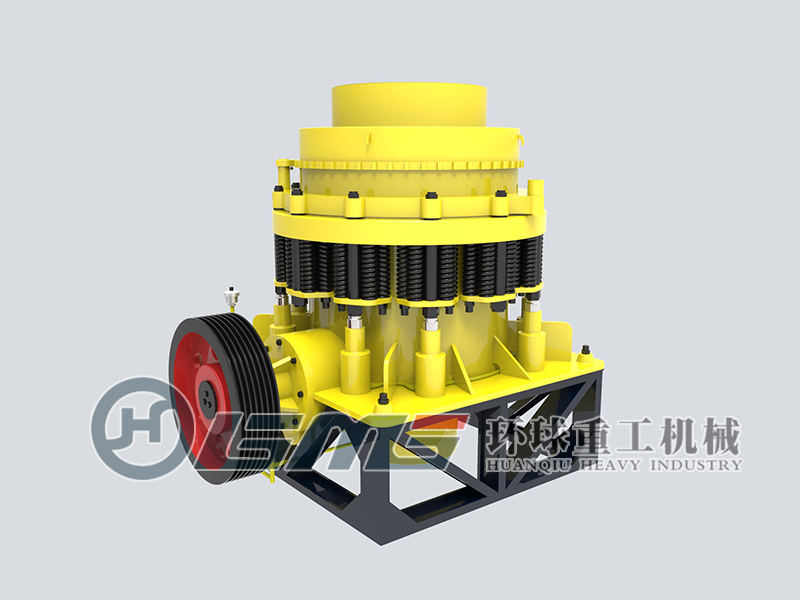

    履帶式圓錐移動破碎站采用了環球重工自主設計的新型圓錐破碎機,專為硬巖設計,可廣泛應用于礦物和硬巖破碎、砂石骨料生產、鋼渣處理等領域,生產30mm以下成品料,產能可達180-250t/h。設備配備了新一代圓錐破碎主機,底錐直徑1300mm。采用軸承式結構和多點多面同時振動破碎設計,使其擁有大的破碎比和好的粒形,并可通過液壓在線實時調節排料口大小。履帶式圓錐移動破碎站不僅擁有緊湊的結構,能輕松實現工作模式到運輸模式的轉換,更能輕松實現轉場運輸,充分滿足了客戶潛在需求。


    工作流程

    履帶式圓錐移動破碎機一般和粗碎設備移動鄂破搭配在一起作業,經過粗碎的物料通過皮帶機輸送至履帶圓錐式破碎機中破碎,經過破碎的物料落入皮帶輸送機送出,送出的物料經由轉料斗折回到振動篩上方的皮帶輸送機,把物料輸送至振動篩,振動篩篩分的合格物料或由分料斗送出或由振動篩下方的皮帶輸送機送出堆垛,篩分不合格的大料則直接送回圓錐破繼續破碎。

    客戶現場

    技術參數

    機型 TF150 TF250反擊破一體車 TF250反擊破標準車
    給料機
    設備 GZD1038 ZDG1228 ZDG1228
    振動電機 2x3.7KW 5.5KW*2 5.5KW*2
    電機驅動 電機驅動 電機驅動
    破碎機
    設備 LF150 LF250 LF250
    最大進料粒度 400mm 500mm 500mm
    電機及驅動方式 160KW 250KW 250KW
    電機驅動 電機驅動 電機驅動
    車架
    液壓履帶底盤 NS415E NS415E NS415E
    船型車架 Q345B焊接 Q345B焊接 Q345B焊接
    主皮帶機
    規格 B800*11米 B1200*11米 B1200*11米
    電機減速器 11KW 電機減速器驅動15KW 電機減速器驅動15KW
    環形聚酯帆布帶 ? EP300-B1200*5(6.0+1.5) EP300-B1200*5(6.0+1.5)
    轉運皮帶機
    規格 B500*2米 B500*2.4米 B500*2.4米
    電機減速器 4KW 電機減速器驅動4KW 電機減速器驅動4KW
    環形聚酯帆布帶 ? EP200-B500*3(4.5+1.5) EP200-B500*3(4.5+1.5)
    篩下皮帶機
    規格 B1000*5米 B1200*6.2米 B1200*6.2米
    電機減速器 5.5KW 電機減速器驅動7.5KW 電機減速器驅動7.5KW
    環形聚酯帆布帶 ? EP300-B1200*5(4.5+1.5) EP300-B1200*5(4.5+1.5)
    返料皮帶機
    規格 B500*7.7米 B500*9.3米 B500*9.3米
    驅動方式 5.5KW 電機減速器驅動4KW 電機減速器驅動4KW
    環形聚酯帆布帶 ? EP200-B500*3(4.5+1.5) EP200-B500*3(4.5+1.5)
    返料篩
    規格 2YK1530 YS1320 GLS1630FA
    電機 11KW 3.7KW*2 3KW*2
    驅動方式 電動機 電機驅動 ROST彈簧
    除鐵器
    規格 RCYQ-13 RCYQ-13 RCYQ-13
    電機減速器 3KW 電機減速器驅動3KW
    動力系統
    發電機組 320KW康明斯發電機組 500KW發電機組
    電氣系統 采用PLC智能控制系統,具有故障報警及故障記錄查詢功能,可視化工作流程,操作簡單,屏顯各類參數監控,發動機可根據負載情況自動調速。 反擊破主電機變頻啟動,其他電機直接啟動,主要電器元件施耐德
    液壓系統 皮帶機折疊油缸及反擊破主機用油缸液壓泵、閥、站及油管附件 開箱及出料間隙調整,側出折疊及返料部拆卸,負載敏感型,電液比例閥行走閥組
    文檔下載:

    圓錐破碎機使用說明

    ?
