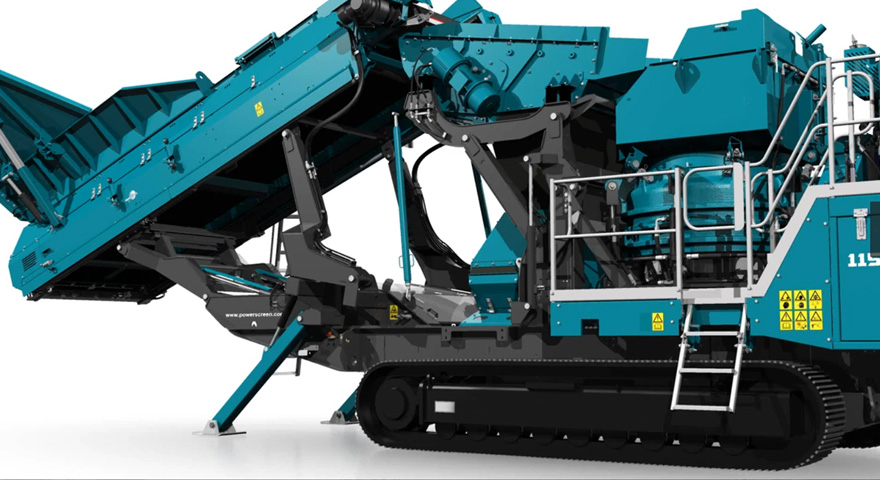

    履帶HPY圓錐破碎車

    履帶HPY圓錐破碎車簡介

    抗壓多缸碎石機設備選型方法為:

    (1)圓錐破碎機廣泛用于0~300mm粒度的堅硬物料的中碎與細碎。

    (2)破碎設備的選擇與處理礦石的物理性質、要求破碎的生產能力、破碎產品粒度以及設備配置有關。礦石物理性質包括:礦石硬度、密度、水分、黏土含量和物料最大粒度。根據礦石極限抗壓強度,礦石分為難碎性礦石、中等可碎性礦石和易碎性礦石三種類型。

    (3)圓錐破碎機給料最大粒度應小于給料口寬度的85%。


    履帶HPY圓錐破碎車工作原理:

    HPS系列偏圓錐式破碎機工作時,電機通過皮帶輪和三角帶帶動設備傳動軸轉動,傳動軸通過傘狀錐齒輪嚙合帶動偏心套繞主軸轉動,心套驅動動錐部位做旋擺運動,連續不斷地對物料進行擠壓、搓碾。物料受到多個方向的作用力,沿著自身紋理破碎并被打磨,形成抗壓強度較高的建筑骨料,符合出料要求的從破碎壁旋擺間隙處排出,其余物料繼續破碎,直至達到終要求

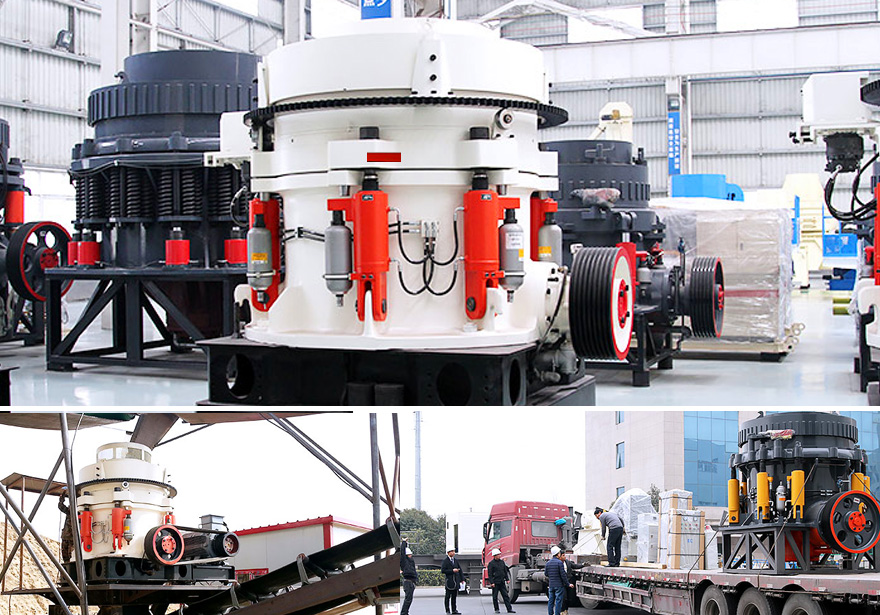

    液壓多缸圓錐移動破碎機特點

    多缸液壓圓錐破碎機由于其保險、調整、鎖緊都采用液壓裝置來實現,所以它同單缸液壓圓錐破碎機一樣具有以下特點:調整排礦口方便、通過非破碎物體時過負荷系數小、容易取出堵塞在破碎腔內的非破碎物體。生產實踐表明,這種液壓圓錐破碎機使用性能良好。但是這種破碎機與單缸比較,結構較為復雜,制造工時比單缸高。

    1.結合優質技術,具備優越性能的全新系列圓錐破碎機。

    2.固定主軸設計和優化的破碎腔型,提升破碎產量。

    3.產品粒度組成更穩定、粒狀更佳。

    4.全液壓標準配置,操作簡單調整靈活。

    5.獨立設計的單作用缸,系統性能發揮更穩定。

    6.全新一體化機座,簡化安裝步驟

    7.外形結構改進,集功能與美觀于一體

    8.特殊破碎設計達到最大產量,高轉速,可達800RPM以上,產量可提升30%~40%。

    9.配置先進液壓設備及PLC觸控熒幕控制器,操作方便簡單并節省作業人力。

    10.動齒板和定齒板含錳量高,有堅固的齒輪傳動軸,破碎機體經過熱處理,強度更高,具有大而靈活的調整范圍,可滿足不同產品的需要。

    11.采用用油電混合動力,在沒有電源戶外更勝一籌

    12.全鋼履帶底盤針對惡劣破碎環境移動靈活


    與彈簧圓錐破的改進

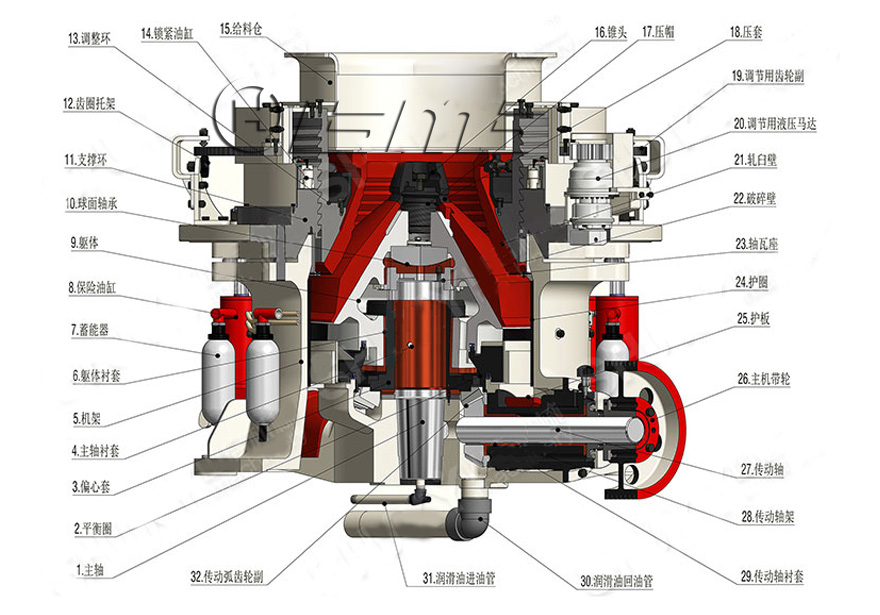

    比起彈簧圓錐破碎機,多缸液壓圓錐破結構算是比較復雜,其主要由機架、傳動部件、偏心套、碗形軸承架、破碎圓錐、支承套、調整套、保險缸、潤滑液壓部、電控部這十大部分共同組成,其中支承套、調整套、保險缸和電控部等是圓錐破碎機智能控制的主要研究對象,由于主軸和機架為靜配合,所以主軸算作機架的一部分,其中偏心套、碗形軸承架部、破碎圓錐部和主軸構成了主破碎工作部分。與老式彈簧圓錐破碎機相比,該機在破碎錐尺寸相同的情況下,產量高出35%-60%。由于生產能力大,可靠性高,維修方便,大大降低了生產成本。

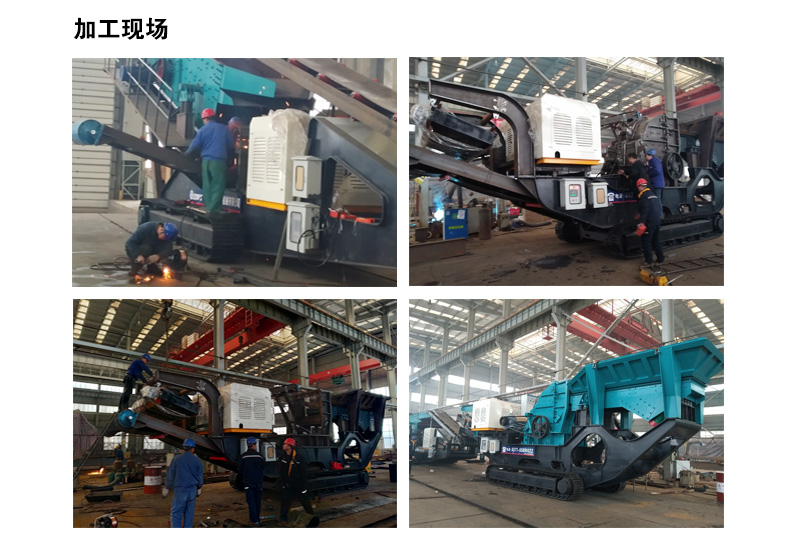

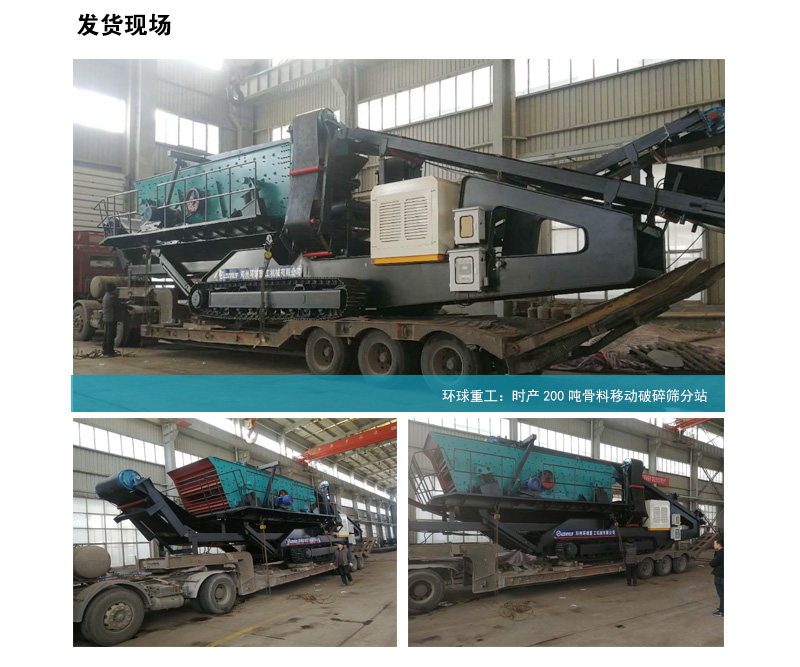

    客戶現場

    技術參數
