    滾軸篩分機

    處理能力:5-100t/h

    進料粒度:視工藝而定

    適用物料:常用于鋁礬石、重晶石、錳礦石、鐵礦石、石灰石、鎢礦石、錫礦石、硅砂礦等礦物原料的清洗工序。

    滾軸篩分機簡介

    滾軸篩的篩面有許多平行排列的滾軸篩軸組成,上面交錯配有篩盤。滾軸篩通過鏈輪或傳動齒輪旋轉,旋轉方向與物料流動方向相同。為了松開篩子上的物料層,使篩子的形狀有偏心和異形。為防止物料卡住篩軸,配備an全保險裝置。滾軸篩均為座椅式,分為左傳動和右傳動,分為帶走輪和非帶走輪。帶走輪的可以在軌道上移動。

    滾軸篩分機工作原理

    滾軸篩的篩面由多根平行排列的、裝有篩片的篩軸組成,通過傳動裝置帶動篩軸旋轉,其轉動方向與物料流動方向相同。篩軸與篩片之間的空隙形成篩孔,小于篩孔的物料受自重及篩軸旋轉力的作用,透過篩孔成為篩下物,大于篩孔的物料則沿著篩面繼續向前運動成為篩上物,最終實現物料的分級。為防止物料卡住篩軸,設有電氣及機械過載保護功能。篩分粒度需要根據用戶要求,對篩軸間隙和篩片大小進行調整。

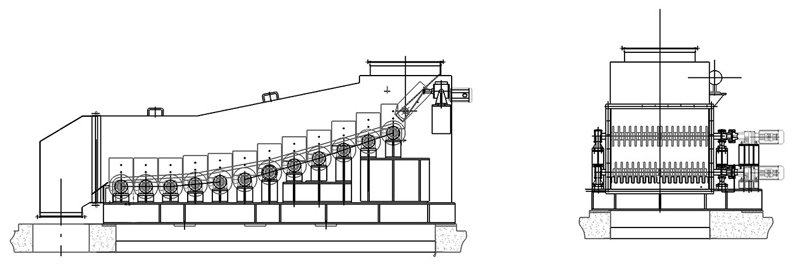

    滾軸篩分機內部結構

    滾軸篩分機產品特點:

    1)篩軸由輥道電機單軸驅動,便于維修;

    2)入料端篩軸傾斜安裝,可快速分離物料,篩分效率高;

    3)兩篩軸上的篩片相交,減小了相鄰篩軸形成的死角,避免了卡篩;

    4)設有旁路,配有電動推桿,手動操作換向機構,不需要篩分時,直接經旁側路過,便利設備檢修和清理;

    5)旁路換向板采用欄柵結構,當物料落到換向板時部分顆粒首先得到篩分,有利地提高了篩分效率;

    6)箱體兩側板面設計活動插板結構,當需要更換檢修篩軸、篩片、防腐襯板時非常方便;

    7)設有堵煤報警和電氣控制安全保護,避免異常運行造成設備損壞。

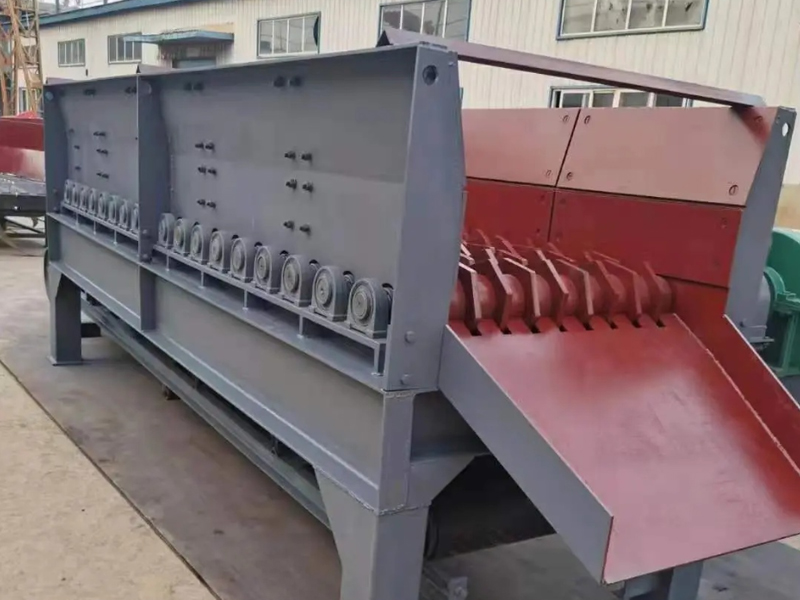

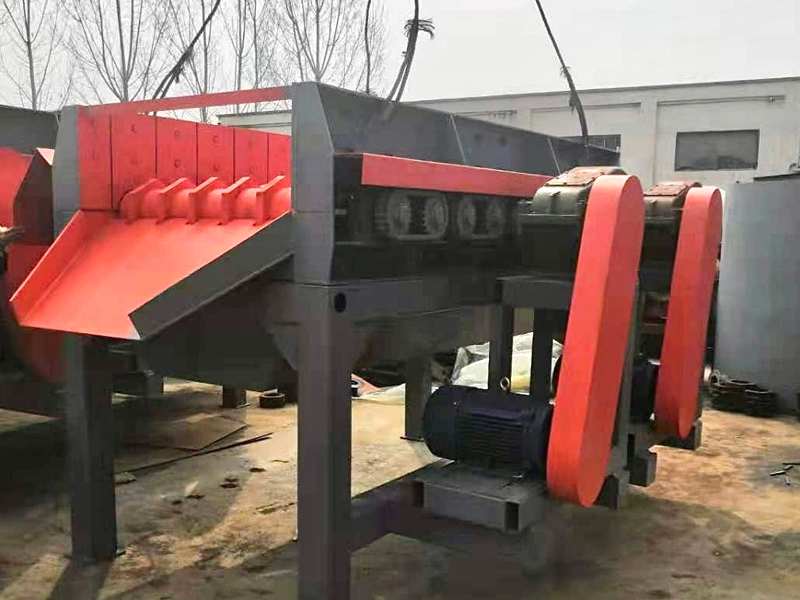

    客戶現場

    技術參數

    型號 篩面寬度 (mm) 軸數 篩孔尺寸 (mm) 電機轉速
    (rpm)
    篩軸轉速
    (rpm)
    GS 10-06A 1000 6 55x65 550 100.5
    GS 10-08A 1000 8 55x65 550 100.5
    GS 10-09A 1000 9 55x65 550 100.5
    GS 10-12A 1000 12 55x65 550 72.6
    GS 14-09A 1400 9 60x80 908
    915
    72.6
    73.2
    GS14-12A 1400 12 60x80 908
    915
    72.6
    73.2
    GS14-15A 1400 15 60x80 908
    915
    72.6
    73.2
    GS 18-12A 1800 12 60x80 908
    915
    72.6
    73.2
    GS 18-15A 1800 15 60x80 908
    915
    72.6
    GS18-18A 1800 18 60x80 908 72.6
    ?
