設備名稱:反擊式履帶移動破碎機
設備別名:移動反擊式破碎機、履帶反擊移動破碎機、履帶移動反擊破碎站、反擊式移動破碎機
產品分類:可移動破碎機
英文名稱:Counterattack mobile crusher
進料粒度:≤800mm
生產能力:60-550t/h
應用領域:建筑垃圾、河卵石、石英砂、花崗巖、玄武巖、鐵礦石、石灰石、石英石等
適用物料:高速公路、鐵路、機場跑道、礦山、煤礦、建筑,自帶除鐵器能夠有效地應用于回收行業。
移動支持:履帶式/輪胎車載式/(133-8384-1555 微信同步)
產品特性:履帶式移動破碎站也可選定場地,直接開到現場,不需運輸;成品粒度可根據客戶需求靈活調節,成本少,收益好。
定做周期:非標現貨產品移動反擊式破碎機30個工作日(200-500T)小型移動反擊式破碎機20個工作日
配套設備:震動給料機、石料水平篩、圓錐式破碎機、皮帶輸送機
可根據用戶的實際作業環境及需求來進行合理移動
履帶反擊移動破碎機介紹:
履帶反擊移動破碎機是一款多用途的移動式破碎設備,采用履帶式的驅動方式油電混合動力。被廣泛采用于建筑垃圾破碎處理、煤矸石、石灰巖等惡劣破碎環境作業,因其優越的機動性能不懼地形變化,不懼場地大小,它轉彎靈活、移動快捷、組裝簡單、使用方便、維修容易、兼具節能、環保功效,反擊式履帶移動破碎機集破碎、震動給料機、輸送一體它的設計宗旨是立足客戶需求市場,以不變應萬變的破碎場地任意轉換、解決多重破碎作業就地破碎篩分難的方案,并為客戶提供高效低成本的項目運營硬件設施。深受廣大客戶的喜愛。
反擊式履帶移動破碎機結構:

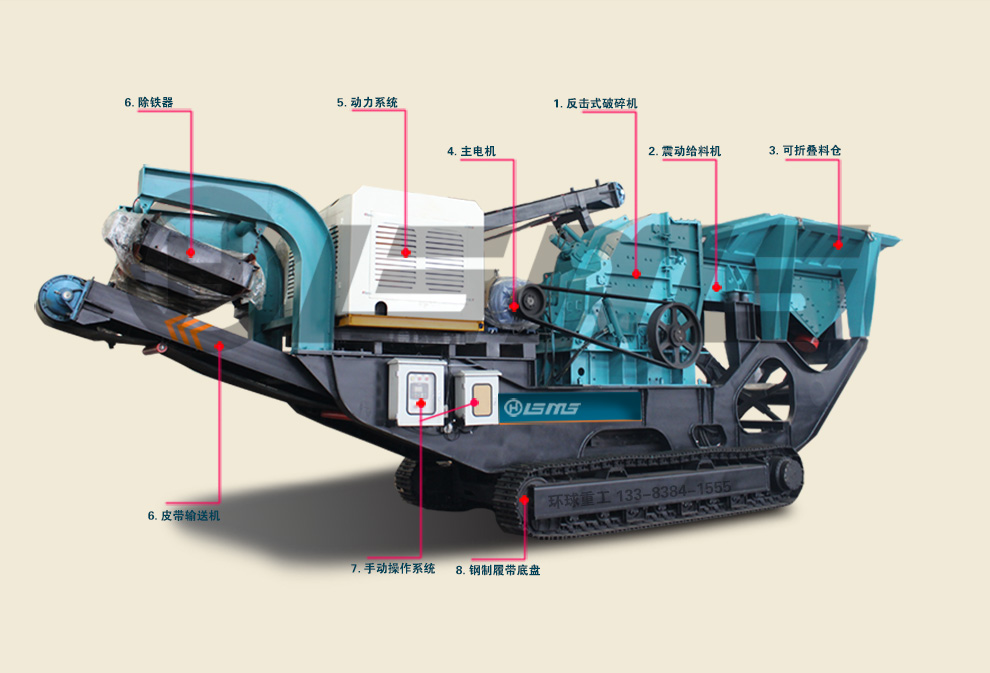

包括:全鋼履帶底盤、伸展液壓系統、可折疊料倉、皮帶輸送機、牢固的鋼結構車架、反擊式破碎機(附帶液壓間隙下料調整系統)、給料機、振動篩、傳送帶、電動機和控制箱等。
反擊式移動破碎機工作原理:
物料從料倉進入搭載在履帶底盤和車架上的主機破碎或篩分后,通過集成式的皮帶機排出。,實現物料的循環破碎,成品物料由輸送機輸出,進行連續破碎作業。反擊式移動破碎機可以根據實際生產需要去除圓振動篩,實現對物料直接進行初步破碎,履帶式移動破碎站由履帶底盤、車架總成、主機及輔助設備、動力系統和液壓電控系統組成。移動時,通過動力系統提供動力,由液壓電控系統控制驅動履帶底盤行走。
反擊式移動破碎站用途范圍:
1.被廣泛運用于礦山,煤礦、建筑垃圾的循環再利用,土石方工程、城市基礎設施、道路或建筑工地等場地作業。
2.處理表層土和其他多種物料;分離粘性混凝骨料;建筑和爆破行業;破碎后的篩分;采石行業。
3.河卵石、山石(石灰石、花崗巖、玄武巖、輝綠巖、安山巖等)、礦石尾礦、石屑的人工制砂。
履帶反擊移動破碎機優勢:
1、履帶式移動式破碎站體積小、占地面積少、轉彎半徑小、移動方便、轉場靈活,特別適合狹窄場地工作;
2、運輸方便,液壓履帶驅動行走、不損傷路面,配備多功能屬具、適應范圍廣;
3、履帶式移動式破碎站采用全輪驅動,可實現原地轉向,標準配置, 快換裝置,具有完善的安全保護功能,特別適用復雜區域;
4、履帶式移動式破碎站有多種配置,用戶可以根據自己的需要自選配置,可根據不同的破碎工藝要求組成“先碎后篩”,也可組成“先篩后碎”流程,破碎與篩分也可以單獨使用;
5、可以爬坡作業,滿足礦山,水電站,煤礦等工程破碎要求。
6、整套機組設備均配置的是我公司多功能、效率高的優良破碎設備,具有輕巧合理的結構設計,優越的破碎性能,和可靠穩定的產品質量,很大程度上滿足粗中細碎的要求。
反擊式移動破碎機使用注意:
1、操作前,一定要仔細檢查反擊式移動破碎機各部件螺絲是否松動,履帶是否有異物粘連、電機設備周圍是否有障礙物,破碎腔內有無礦石或其他雜物,要查看并校正皮帶的拉緊程度,看所有彈簧螺釘是否緊固,各電器保護系統是否完好。
2、使用中,注意觀察待破物料中是否含泥過多、水分過高,要防止礦石堵塞反擊式移動破碎機的給礦口,如有金屬物落入破碎機內,要立即停車取出。
3、停機前,先停止給料,待破碎腔內物料破碎完畢后才可停止電機。
型號 | GM160SC | GM250SC | GM300HPM | GM400HPM | |
運輸外形尺寸 | 長度 | 16800mm | 19000mm | 19000mm | 19500mm |
寬度 | 3500mm | 3600mm | 3900mm | 3900mm | |
高度 | 3700mm | 3800mm | 3800mm | 3800mm | |
重量 | 50t | 60t | 55t | 65t | |
上料輸送機 | 料斗容積 | 3m3 | 3m3 | 3m3 | 3m3 |
裝載高度 | 2600m | 2600m | 2600m | 2800m | |
裝載寬度 | 1900mm | 1900mm | 1900mm | 1900mm | |
尺寸(寬×長) | 1000×6300mm | 1000×6300mm | 1000×6300mm | 1200×6500mm | |
破碎機 | 型號 | SC160 | SC250 | HP300 | HP400 |
進料口 | 75-360mm | 75-450mm | 60-200mm | 68-280mm | |
最大進料口尺寸 | 360mm | 450mm | 200mm | 280mm | |
最小排料口 | 8-25mm | 8-35mm | 8-45mm | 8-51mm | |
主皮帶機 | 尺寸(寬×長) | 1000×9000mm | 1000×10000mm | 1000×10000mm | 1000×11000mm |
卸料高度 | 3100mm | 3490mm | 3490mm | 3690mm | |
返料篩 | 卸料高度 | 4200mm | 4200mm | 4400mm | 4400mm |
型號 | GMG1536 | GMG1536 | GMG1536 | GMG1536 | |
篩網規格 | 1500×3600mm | 1500×3600mm | 1500×3600mm | 1500×3600mm | |
篩底皮帶機 | 尺寸(寬×長) | 1000×5600mm | 1000×5600mm | 1000×5600mm | 1000×6500mm |
卸料高度 | 3020mm | 3020mm | 3020mm | 3300mm | |
篩頭皮帶機 | 尺寸(寬×長) | 650×2100mm | 650×2100mm | 650×2100mm | 650×2100mm |
卸料高度 | 1370mm | 1370mm | 1370mm | 1370mm | |
返料皮帶機 | 尺寸(寬×長) | 650×10000mm | 650×10000mm | 650×11000mm | 650×11000mm |
卸料高度 | 4200mm | 4200mm | 4400mm | 4400mm | |
柴油發動機 | 功率 | 96kw | 132kw | 106kw | 132kw |
制造商 | 卡特帕金斯 | 卡特帕金斯 | 卡特帕金斯 | 卡特帕金斯 | |
整機 | 功率 | 207.12kw | 297.12kw | 267.12kw | 362.12kw |
控制方式 | 有線/無線(選配) | 有線/無線(選配) | 有線/無線(選配) | 有線/無線(選配) |
