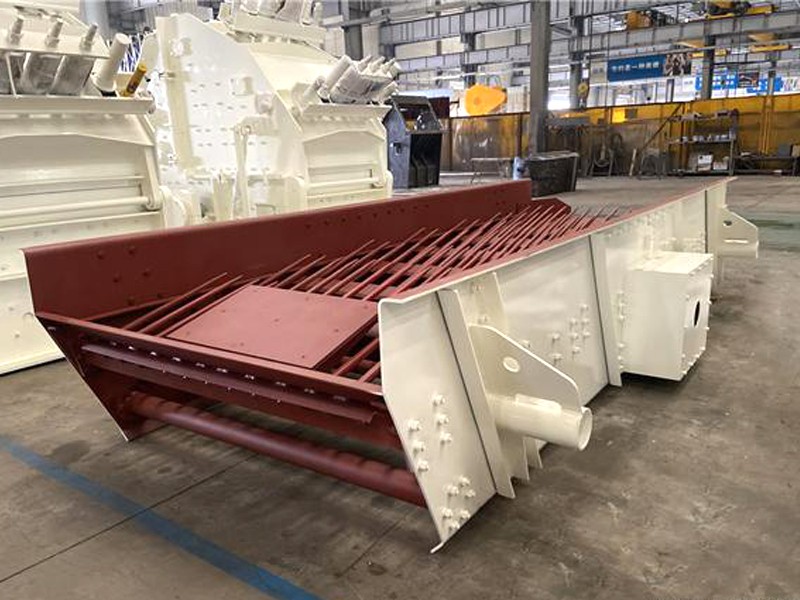

    棒條篩分機

    生產能力:100-1000t/h

    進料尺寸:300-500mm

    適用物料:塑料、布條、薄膜、木塊、渣土塊、煤、碎石、金屬等

    棒條篩分機簡介

    棒條篩外型美觀,結構設計漂亮結實,集實用與欣賞于一體,提高篩體剛度與強度大;棒條篩對比圓振篩體積小、重量輕,便于系統工藝布置

    棒條篩又稱棒條式振動篩、棒條篩分機,棒條篩產品采用盲板加棒條形式的給料面,適用于破碎機前大塊物料的均勻給料,特別適用于黑色或有色金屬礦石、建筑石料粗碎或中碎前的給料用;其棒條縫隙可調,能在給料同時將泥土和細碎物料,分離出去有效地發揮了后面的破碎機功能;具有結構簡單、維護方便、強度高、耐沖擊、耐磨損、低噪音等特點。棒條式振動篩產品共有六個規格,用于破碎機前大塊物料的均勻給料及分離,特別適用于水電行業、建筑石料及黑色或有色金屬、礦石粗破前給料和初篩;該系列振動給料機采用振動電機為激振源,結構簡單、維護方便.產量大,壽命長,結實耐用。棒條篩是一種具有特殊篩面的通用篩分設備,其最大特點在于其篩分效率高,相對處理量大且不易堵孔,尤其適于對水分高、粘性大物料的篩分,廣泛用于煤礦、化工、冶金、電力、建材等行業對塊狀及中小顆粒物料的分級處理。


    棒條篩分機主要部件

    棒條篩產品主要由激振源(振動電機)、機體、減振彈簧、前后支架等組成。

    1、振動電機:振動電機是一種將動力源和振動源和為一體的新型激振器,高效節能,激振力大,使用可靠,調節簡單.使用維護方便等特點。

    2、機體:采用板材、型材焊接而成,其作用是將來料通過振動輸送到破碎機。

    3、減振彈簧:一般采用金屬螺旋彈簧或橡膠彈簧,其作用是便機體產生彈性振動,減小振動載荷傳遞到基礎或結構架上。

    4、支架:采用板材焊接而成,其作用是支撐機體。

    棒條篩分機工作原理

    棒條振動篩工作時,由激振器產生的激振力通過篩箱傳遞給篩箱內的篩面上,因激振器產生激振動力為縱向力,迫使篩箱帶動篩網面作縱向前后位移。在一定條件下,篩網面上的物料因受激振力作用而被向前拋起,落下時小于篩孔的物料則透篩而落到下層,物料在篩網面上的運動軌跡為拋物運動,由于這樣周而復始的物料運動,從而完成物料篩分作業。棒條篩是由許多棒條組成,篩面與水平呈一角度,篩分礦石時傾角為40°~45°,篩分潮濕物料時傾角增大5°~10°。物料從篩子上端給入,大于篩孔尺寸的礦塊沿篩面自動下滑,小于篩孔尺寸的礦塊,穿過篩孔下落。

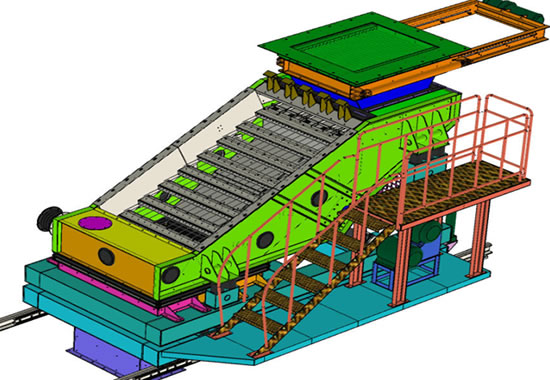

    棒條篩分機工作原理

    棒條篩分機性能優勢

    1、相對能耗少,篩分效率高;

    2、安裝與調試方便,運行穩定可靠、操作維修簡便;

    3、結構簡單、緊湊,外型美觀,整機剛度與各部強度大;

    4、篩面結構與類型模塊化設計,更換方便,可滿足不同作業需要;

    5、相對體積小、重量輕,單位設備體積和重量處理能力大,便于系統工藝布置;

    6、處理量大,不易堵孔,適合高水分、大粘度物料的分離、分級、有效篩分,應用范圍廣。

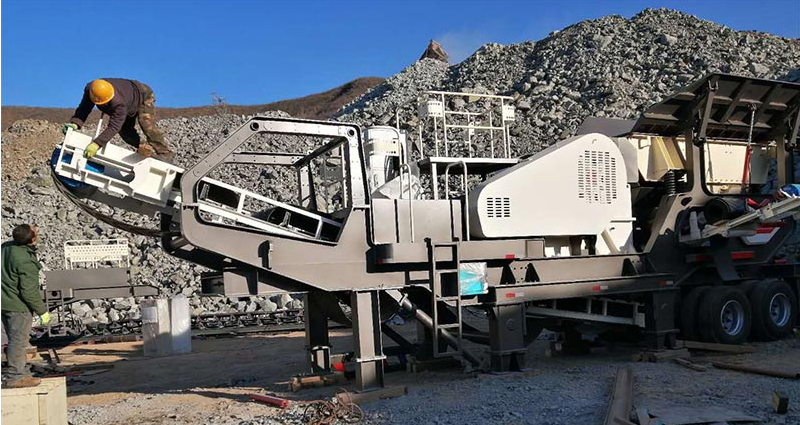

    客戶現場

    技術參數

    設備型號 功率(km) 間隙(mm) 處理量(m3/h) 最佳入料cm
    BS-1500 7.5-11 20-60 20-80 ≤70
    BS-1800 11-30 30-70 30-120 ≤80
    BS-2100 15-37 30-80 50-180 ≤90
    BS-2400 18.5-45 30-90 60-250 ≤100
    BS-2800 22-55 30-100 70-300 ≤120
    ?
