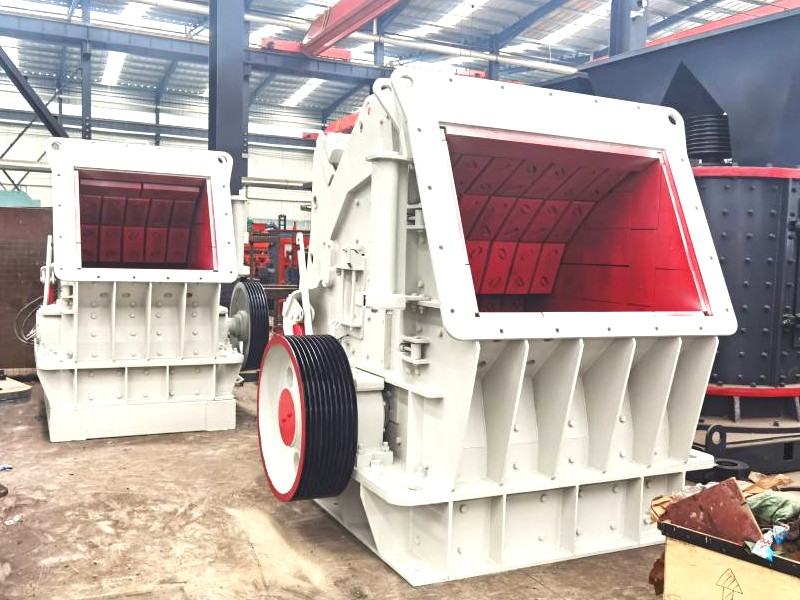

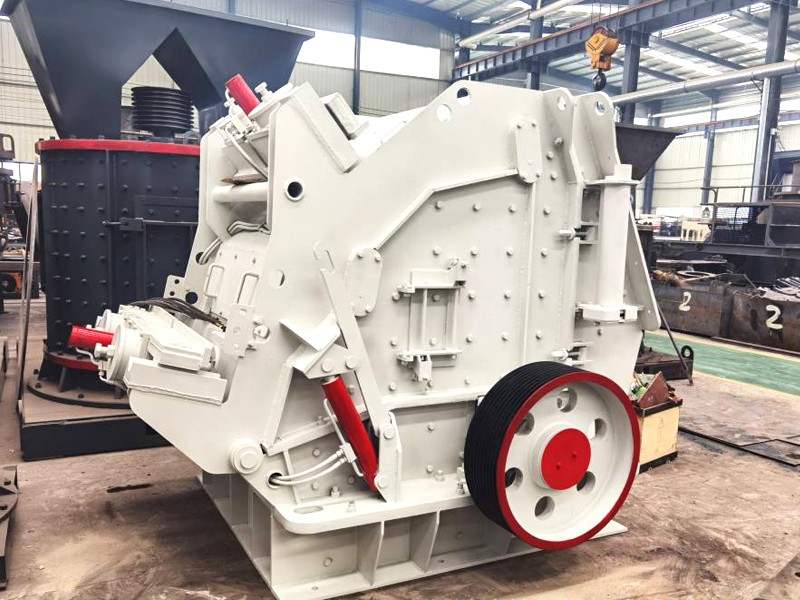

    FL反擊式破碎機

    處理能力:10-300t/h

    進料粒度:<500mm

    適用物料:河卵石、花崗巖、玄武巖、鐵礦石、石灰石、方解石、石英石、磨料、混凝土骨料等。

    FL反擊式破碎機簡介

    FL反擊式破碎機又叫大口反擊破、反擊式破碎機。該機吸取國外反擊破優勢,結合老款反擊式破碎機研制而成,該設備利用沖擊能來破碎物料。當物料進入板錘作用區時,受到板錘的高速沖擊而破碎,并被拋向安裝在轉子上方的反擊裝置上再次破碎,又從反擊襯板上彈回到板錘作用區重新破碎。此過程重復進行,直到物料被破碎至所需粒度,由機器下部排出為止。調整反擊架與轉子架之間的間隙可達到改變物料粒度和物料形狀的目的。

    大口徑破碎機對于大塊石料、建筑垃圾、鋼筋混凝土的破碎比較占優勢,全液壓設計使出料粒度更均勻,大口徑高剪切力使得破碎比更大,進料直徑更大,大塊物料可不經過鄂破直接破碎,內部液壓過鐵裝置使得破碎機無懼鋼筋無懼鐵塊,對于含鐵含雜物的物料可直接破碎。


    反擊式破碎機(反擊破)工作原理

    反擊破碎機是一種利用沖擊力來破碎物料的破碎機器。設備工作時,轉子在電動機的帶動下高速旋轉,物料進入板錘作用區時,與轉子上的板錘撞擊破碎,后又被拋向反擊裝置上再次破碎,然后又從反擊襯板上彈回到板錘作用區內重新破碎,此過程重復進行,直到物料被破碎成所需粒度,由出料口排出,調整反擊架與轉子之間的間隙可達到改變物料出料粒度和物料形狀的目的。物料由機器上部直接落入高速旋轉的轉盤,在高速離心力的作用下,與另一部分以傘型方式分流在轉盤四周的飛石產生高速碰撞,物料在互相撞擊后,又會在轉盤和機殼之間形成渦流運動而造成多次的互相打擊、摩擦、粉碎,從下部直通排出,形成閉路多次循環,直至達到所要求的粒度。


    大口徑破碎機性能優勢

    • 圖標裝飾1采用高耐磨材料板錘,使用壽命更長
      PF反擊破板錘是由高鉻材料與耐磨材質復合工藝澆注而成,并經過嚴格的熱處理,具有良好的抗機械沖擊和熱沖擊性能

    • 圖標裝飾半自動化保險設計,有效降低過載風險和停機
      PF反擊破在后上架配備了自重式保險裝置。當非破碎物料進入破碎腔后,設備能夠自動排出并復位,避免設備過載帶來的風險及停機檢修帶來的損失

    • 圖標裝飾頂部機械調整裝置設計,輕松實現出料大小調
      在PF反擊式破碎機頂部設置了機械調整裝置,用戶可以通過擰轉該裝置螺栓來調整反擊架和轉子間距,進而實現出料大小的調節

    • 圖標裝飾采用棘輪翻蓋裝置,更換配件等檢修操作更快
      在機架兩側裝有相同的兩套棘輪翻蓋裝置,當反擊破需要停機進行更換配件等養護檢修操作時,用戶可輕松平穩的啟閉反擊破后上蓋進行檢修操作

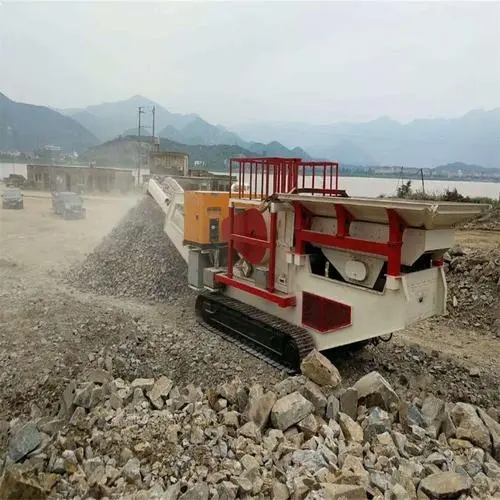

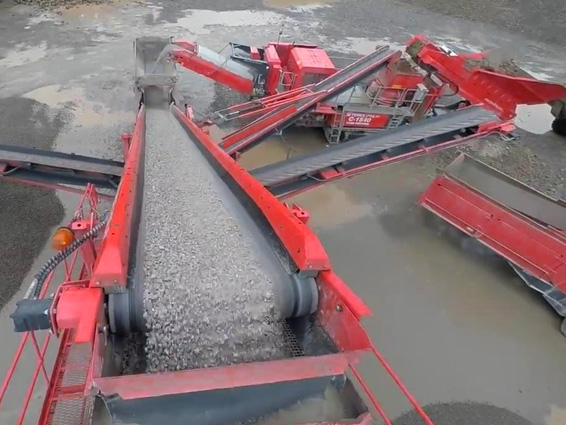

    客戶現場

    技術參數

    型號 進料口尺寸(mm) 最大進料邊長(mm) 處理能力(t/h) 功率(kw) 重量(kg)
    LF150 820X980 ≤500 100-200 90-200 12000
    LF250 960X1360 ≤700 200-400 180-250 17000
    LF350 1050X1700 ≤800 300-500 200-400 24000
    LF450 1350X1950 ≤900 350-580 220-440 29600
    文檔下載:

    反擊式破碎機使用說明

    ?
