鄂破襯板

鄂破襯板簡介

顎式破碎機是由動顎和定顎構成的工作腔組成，動顎和定顎承受巨大的破碎力和物料的摩擦作用，容易磨壞，為了保護顎板，一般在動顎和定顎的表面安裝耐磨的襯板，這種襯板又稱為破碎板。襯板是顎式破碎機主部件之一，襯板的使用壽命直接關系到設備工作效率和生產成本，并且襯板承載物料所有的破碎力。

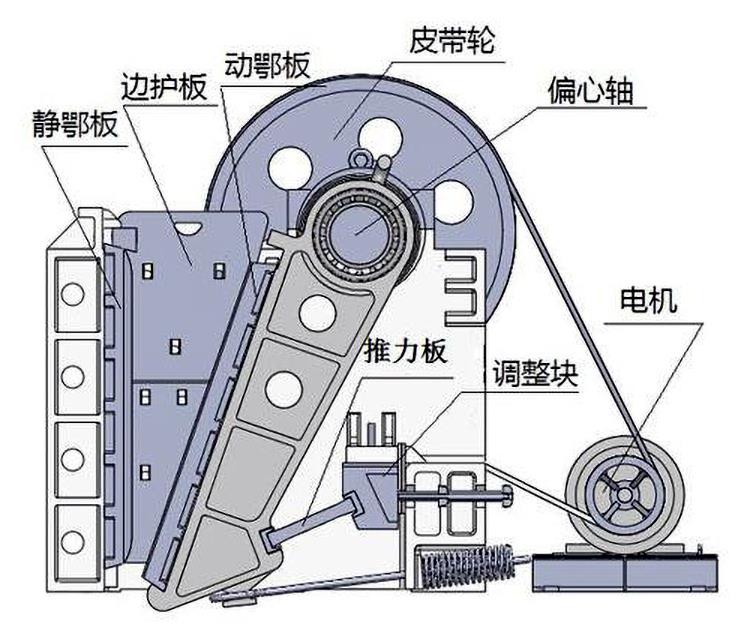

顎式破碎機內部構造

鄂破襯板使用過程中要注意的三大要點：

1、襯板材質的選擇：襯板應選擇用耐磨材料做成，一般小型的用白口鑄鐵，大型的用高錳鋼制成，所有襯板均用埋頭螺栓固定，報廢后可以隨時拆換。為了使襯板各受力均勻，常在襯板和顎板之間墊以塑性襯墊，如鉛板、鋁板、鋅合金板、低碳鋼板或灌注水泥砂漿，以保證襯板與顎板緊密結合。

2、襯板安裝的注意：由于襯板的表面通常鑄成波浪形或三角形，安裝時兩襯板的齒峰和齒谷正好凹凸相對，這樣的襯板對物料不僅施予擠壓作用，還兼施彎曲和劈裂作用，使物料易于破碎。襯板的齒峰角一般為90°～120°，粗碎時宜采用波浪形表面，夾角取大些。齒距的大小取決于物料粒度，通常齒距接近于破碎粒度。齒高和齒距之比一般取1/2～1/3。

3、預防襯板的磨損：由于顎式破碎機襯板各部位的磨損是不均勻的，通常下部磨損較快。因此，為了延長其使用壽命，應增加定板的厚度，可將定板原有厚度為70 mm，增加到140 mm，襯板加厚后顎式破碎機動板與定板的夾角減少了2°，破碎效率提高了12％，下料中心離開機體70 mm，在下料漏斗的中心線上，也減少了對下料漏斗襯板的磨損。

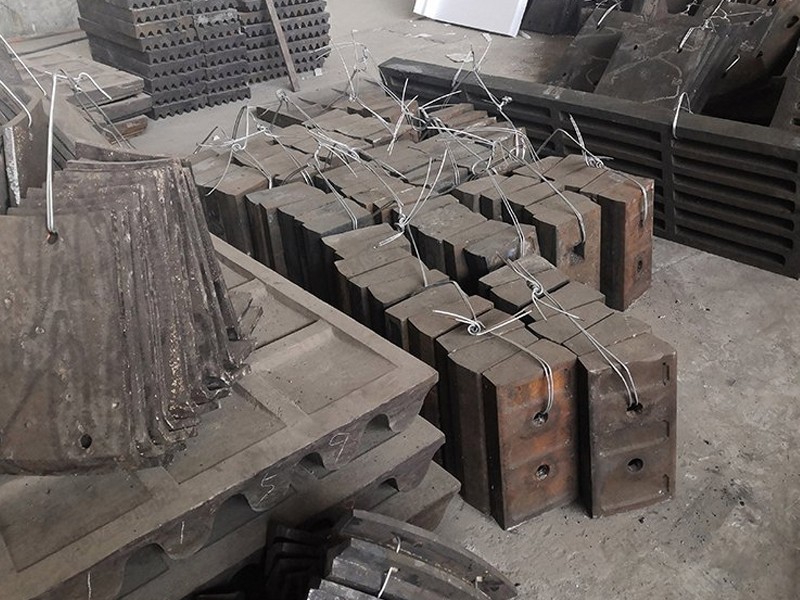

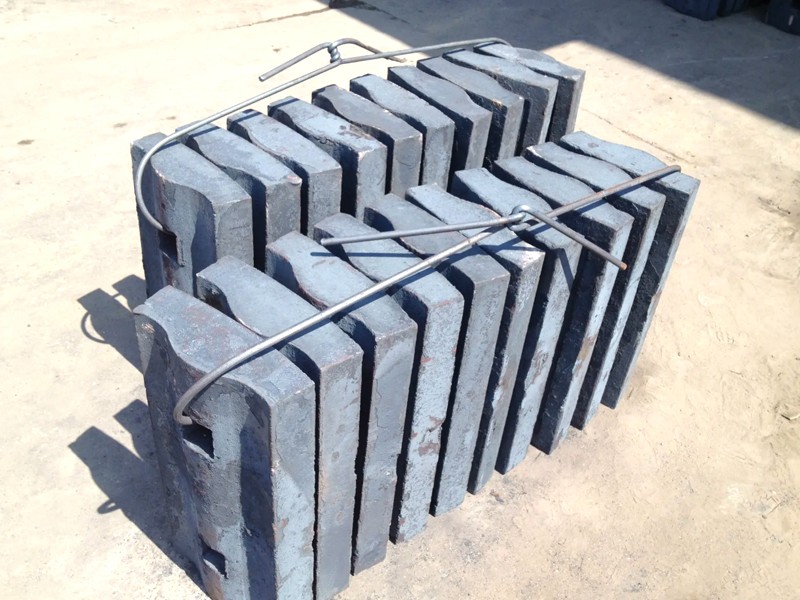

客戶現場
